Guide de démarrage rapide : Installation de Zemax OpticStudio par l’intermédiaire de la connexion sécurisée de CADpass Client

Exigences ou restrictions en matière de licences
Des modalités d’utilisation s’appliquent à ce logiciel. Pour obtenir de plus amples renseignements, reportez-vous aux Exigences ou restrictions en matière de licences sur la page associée au produit:

Table des matières

La connexion sécurisée CADpass Client (sera appelée CADpass Client ou CADpass dans ce document) est un utilitaire fourni par CMC Microsystèmes qui crée une connexion sécurisée entre les PC des clients, les postes de travail et les sessions informatiques et l’infrastructure du RNCC gérée par CMC.

Ce guide de démarrage rapide fournit des instructions pour installer OpticStudio Professional de Zemax LLC sur un système Windows 10 au moyen du logiciel CADpass de CMC Microsystèmes, afin d’accéder aux licences partagées dans le système de gestion de licences de CMC.

Préalables à l’installation d’OpticStudio au moyen du système de gestion de licences de CMC

Vous devez satisfaire aux critères suivants avant d’installer OpticStudio :

  • Les étudiants doivent s’inscrire auprès de CMC à https://account.cmc.ca/MyAccount/MyAccount.aspx.
  • Les superviseurs du corps professoral peuvent s’abonner sur la page d’abonnement de CMC, au https://www.cmc.ca/subscriptions/.
  • Vous devez disposer des droits d’administrateur pour l’ordinateur sur lequel vous installez ce logiciel.
  • Vous devez disposer d’un nom d’utilisateur unique (Linux ou Windows) qui ne contient pas d’espace. Voici des exemples de noms d’utilisateur qui sont inacceptables : admin ou administrator; root; super, sysadmin, user, owner, student, guest, temp et system.

Exigences système

  • Les spécifications du matériel optimal et les systèmes d’exploitation compatibles sont énumérés sur le site Web d’OpticStudio.
  • Une visionneuse de fichiers PDF est requise pour ouvrir certains des tutoriels et des manuels inclus avec le programme de CAD OpticStudio.

Configuration de CADpass Client pour l’utilisation du logiciel OpticStudio

CADpass Client est un client d’accès aux licences de CMC Microsystèmes utilisé par des abonnés partout au Canada pour se connecter à nos serveurs de licences sécurisés.

  1. Suivez les instructions dans le guide de démarrage rapide pour télécharger et installer CADpass Client.
  2. Lancez CADpass Client, puis ouvrez une session au moyen de votre nom d’utilisateur et de votre mot de passe de CMC Microsystèmes.
  3. Lorsque la fenêtre d’accès CAD apparaît, double-cliquez sur Zemax.
    Une coche rouge apparaît en regard de l’entrée, comme illustré à la figure 1. Laissez cette case cochée pendant que vous utilisez le logiciel.

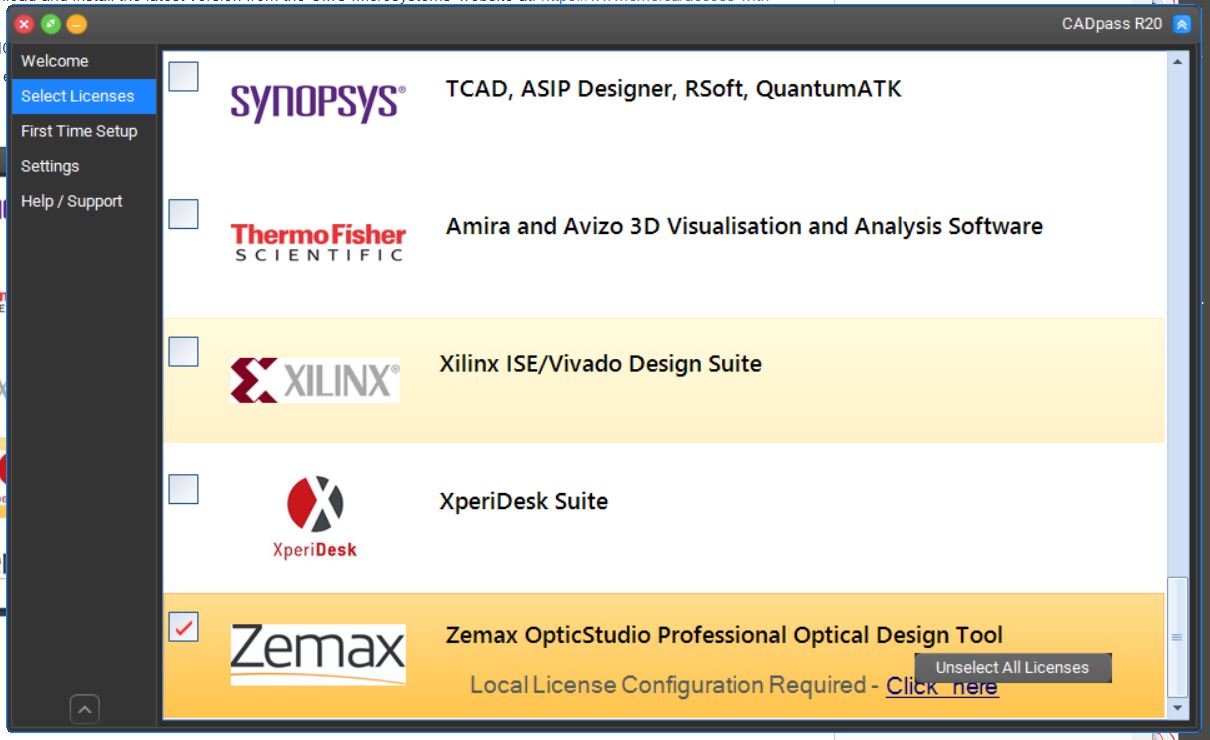

Figure 1 : Sélection de Zemax dans CADpass Client

Obtention du logiciel

Téléchargez le programme d’installation d’OpticStudio vers un emplacement temporaire.

Installation du logiciel

  1. Cliquez sur l’exécutable d’installation pour le lancer.
    Une fenêtre License Agreement (contrat de licence) s’ouvre, dans laquelle vous pouvez accepter les conditions du contrat d’utilisateur de Zemax. Si vous avez un doute sur vos obligations en vertu de cette entente, écrivez à cad@cmc.ca pour en discuter.
  2. Pour continuer, cliquez sur I accept the agreement (j’accepte le contrat) et cliquez sur Next (suivant), comme illustré à la figure 2.

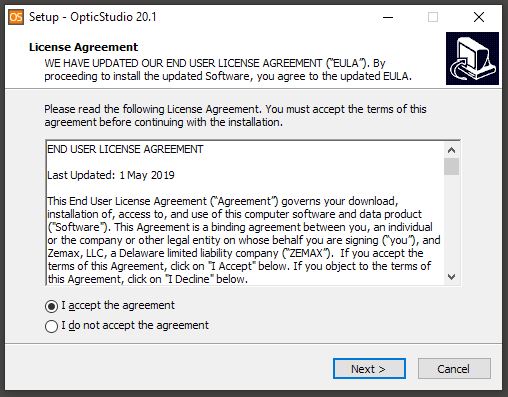

Figure 2 : Fenêtre du contrat de licence de Zemax

La fenêtre Information apparaît.

  1. Fermez toute instance du programme en cours d’exécution, puis cliquez sur Next (suivant), comme illustré à la figure 3.

Figure 3 : Fermeture des instances du programme

  1. Sélectionnez un dossier pour le programme de CAD dans la fenêtre Select Destination Location (sélectionner l’emplacement cible), ainsi que le dossier et les icônes que vous souhaitez lui associer dans les fenêtres Select Start Menu Folder (sélectionner le dossier du menu Démarrer) et Select Additional Tasks (sélectionner les tâches additionnelles).
  2. Cliquez sur Next (suivant) après avoir effectué ces sélections, puis cliquez sur Install (installer) pour poursuivre.
    L’installation commence (voir la figure 4).

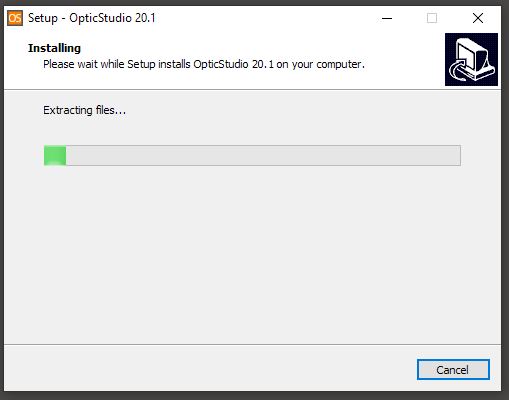

Figure 4 : Extraction des fichiers et installation ou mise à jour des prérequis

Lorsque le fichier exécutable a terminé l’installation, un message informationnel apparaît (voir la figure 5).

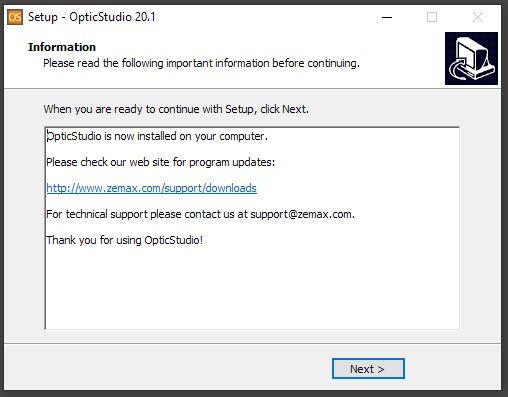

Figure 5 : Message de confirmation du programme d’installation

  1. Cliquez sur Next (suivant).
    La dernière fenêtre apparaît.
  2. Cliquez sur Finish (terminer).

Configuration de l’accès à la licence OpticStudio

  1. Ouvrez un éditeur de texte et copiez-y le contenu de l’annexe A.
  2. Nommez ce fichier sntlconfig.xml.
  3. Enregistrez le fichier sntlconfig.xml dans le dossier OpticStudio principal, où se trouve l’application OpticStudio.exe.
  4. Démarrez CADpass Client en cliquant sur l’icône CADpass sur le Bureau ou en lançant le programme à partir du site Web de CMC Microsystèmes.
  5. Cliquez sur l’icône Zemax dans la fenêtre CADpass afin de sélectionner une licence.
  6. Lancez OpticStudio en cliquant sur son icône du Bureau ou de démarrage rapide, ou en sélectionnant l’outil dans le menu Démarrer, comme illustré à la figure 6. L’exécutable OpticStudio peut copier des fichiers de données supplémentaires dans votre dossier de données utilisateur désigné.
  1. Cliquez sur OK pour continuer.

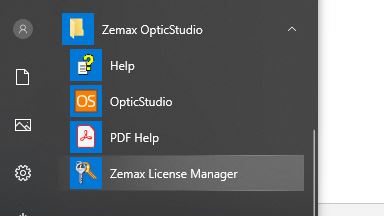

Figure 6 : OpticStudio dans le menu Démarrer

Remarque : Si l’outil trouve une licence disponible, la fenêtre principale s’ouvre, comme illustré à la figure 7. Si votre installation a réussi, mais qu’aucune licence n’est disponible, une fenêtre contextuelle affiche un message indiquant que le programme ne parvient pas à trouver une licence.

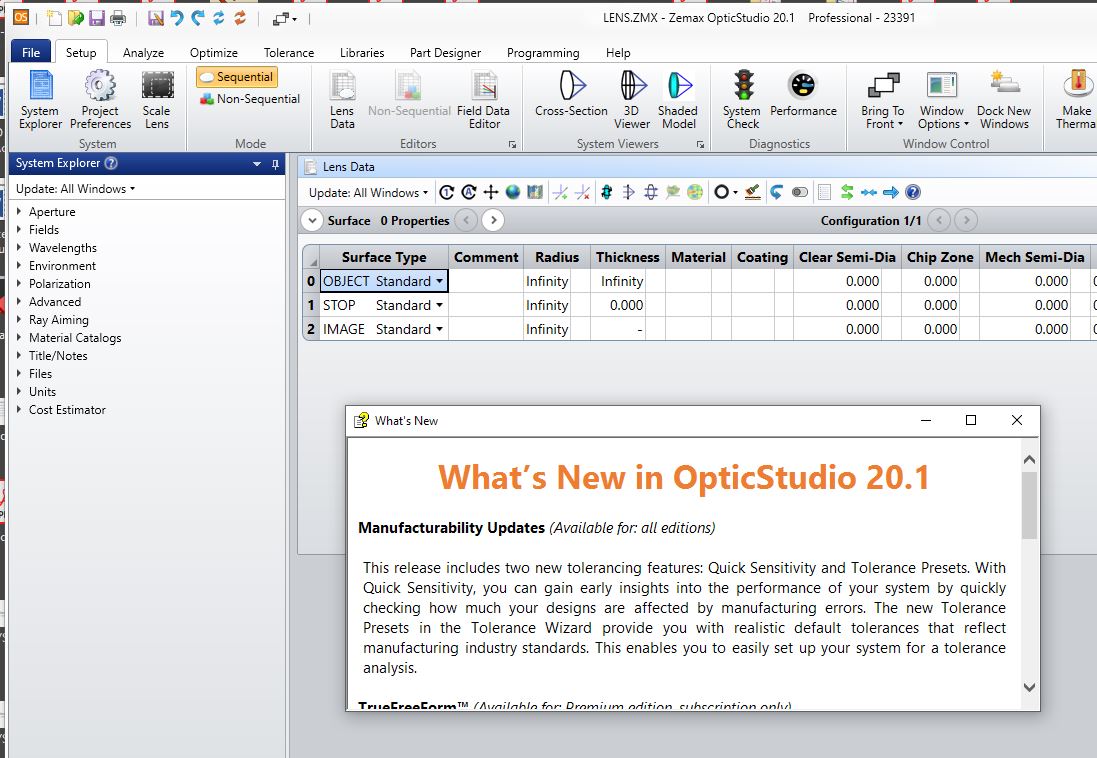

Figure 7 : Fenêtre principale de l’outil de CAD OpticStudio

Dépannage d’OpticStudio

N’utilisez pas le gestionnaire de licences Zemax pour ajouter de l’information sur une licence dans votre installation. Celui-ci fait partie de l’ensemble d’installation d’OpticStudio et est ajouté à votre système, comme illustré à la figure 8. Toutefois, il ne sert pas à communiquer avec notre système de serveur de licences à Kingston (Ontario).

Figure 8 : Copie du gestionnaire de licences Zemax ajoutée à votre poste de travail au cours de l’installation

Pour vous aider au débogage, le personnel du soutien technique de CMC Microsystèmes peut fournir de l’assistance en se connectant à distance à votre ordinateur. Utilisez notre page Web de soutien pour envoyer votre demande. Précisez le numéro de version du logiciel, le système d’exploitation et des captures d’écran des messages d’erreur afin de nous aider à comprendre le problème.

Autres formations, tutoriels et références

  • Des livres ou livres électroniques avec des exemples Zemax précis comprennent :
    • Siew, Ronian, « Perspectives on Modern Optics and Imaging: With Practical Examples using Zemax OpticStudio », édition à compte d’auteur, 2017.
    • Sokolova, Elena, « Optimisation Techniques for Diffraction Spectrometers », SPIE, 2015.
    • Lau, Lee, Premachandran et Aibin, « Advanced MEMS Packaging », McGraw-Hill, 2010.
    • Fainman, Psaltis et Yang, « Optofluidics: Fundamentals, Devices and Applications », McGraw-Hill, 2010.
  • Des livres ou livres électroniques avec des exemples Zemax généraux ou moins récents comprennent :
    • Seward, George H., « Optical Engineering Fundamentals », SPIE, 2010.
    • Smith, Warren J., « Modern Optical Engineering: The Design of Optical Systems », 4th Edition, McGraw-Hill, 2008.
    • Fischer, Tadic-Galeb et Yoder, « Optical System Design », 2nd Edition, McGraw-Hill, 2008.
    • Geary, Joseph M., « Introduction to Lens Design with Practical Zemax Examples », 2nd edition, Willmann-Bell, 2007.
    • Hallock Smith, Gregory, « Practical Computer-Aided Lens Design », Willmann-Bell, 1998.

Autres outils de CAD : Compatibilité, soutien et disponibilité

Fichiers d’exportation d’OpticStudio de Zemax dans les formats de dessins suivants :

  • *.IGES,
  • *.DXF, 2D et 3D

Ce sont des formats de fichiers de modélisation volumique qui peuvent être importés par des outils comme SolidWorks de Dassault Systèmes, ainsi que SpaceClaim ou DesignModeler d’ANSYS. OpticStudio peut également exporter des données dans le format .MAT de MATLAB.

CMC Microsystèmes fournit SolidWorks, SpaceClaim et d’autres outils de CAD à ses abonnés. Contactez CMC Microsystèmes pour obtenir de plus amples renseignements sur les ensembles d’outils afin d’améliorer vos travaux de recherche et de réaliser vos conceptions au moyen de simulations thermiques, de corps solide et d’optimisation des matériaux.

Annexe A

Le fichier sntlconfig.xml est composé des lignes ci-dessous. Veuillez noter que le fichier enregistré doit comporter l’extension *.xml; sinon, l’outil de CAD ne sera pas en mesure de reconnaître le fichier et d’en lire le contenu.

<SentinelConfiguration>

<SentinelKeys>

<!– Pour ignorer les valeurs définies dans ce fichier, retirer les signes de commentaires encadrant la balise suivante. –>

<!– <ConfigDiscard/> –>

<!– Entrer l’une des constantes suivantes dans la balise Protocol :

SP_TCP_PROTOCOL, SP_IPX_PROTOCOL ou SP_NETBEUI_PROTOCOL. –>

<Protocol> SP_TCP_PROTOCOL </Protocol>

<!– Entrer le nom du poste de travail, le nom NetBEUI, l’adresse IP ou l’adresse IPX (du système où la clé est associée) ou un mode d’accès (spécifié par votre fournisseur de logiciel) à l’intérieur de la balise AccessMode. –>

<AccessMode> SP_SERVER_MODE </AccessMode>

<ContactServer>

a2.cmc.ca

<!– Remplacer 10.0.0.1 par l’adresse IP de votre serveur de clés. –>

<!– Il s’agit habituellement du seul changement nécessaire. –>

</ContactServer>

<!– Entrer le port du serveur; la valeur par défaut est 7001. –>

<!– Il n’est habituellement pas nécessaire de changer cette valeur. –>

<ServerPort> 7001 </ServerPort>
