Guide de démarrage rapide : Installation de Cadence Allegro/OrCAD par l’intermédiaire de la connexion sécurisée de CADpass Client

Exigences ou restrictions en matière de licences

Des modalités d’utilisation s’appliquent à ce logiciel. Pour obtenir de plus amples renseignements, reportez-vous aux Exigences ou restrictions en matière de licences sur la page associée au produit :

Environnement de conception infonuagique de CMC
Ce logiciel est disponible dans l’environnement de conception infonuagigue de CMC. Au lieu de l’installer sur votre ordinateur, vous pouvez utiliser ce logiciel sur des serveurs gérés par CMC en suivant les guides de démarrage rapide pour le nuage informatique de CMC.

Table des matières

CADpass Client Secure Connection (CADpass Client ou CADpass dans le présent document) est un utilitaire de CMC Microsystèmes établissant une connexion sécurisée entre les ordinateurs, les postes de travail et les sessions informatiques du client d’une part, et l’infrastructure du RNCC gérée par CMC

Ce guide de démarrage rapide fournit des instructions relatives à l’installation du logiciel Cadence Allegro/OrCAD 17.40 sur Microsoft Windows à l’aide de CADpass de CMC afin d’accéder aux licences partagées dans le système de gestion de licences de CMC. Cette procédure a été testée sur un système Windows 10 de 64 bits. Cadence propose les outils Allegro/OrCAD pour les systèmes d’exploitation Linux et Windows. La liste complète des modules de CAD pour les abonnés universitaires est disponible sur demande. Écrivez à cad@cmc.ca pour obtenir des détails.

L’ensemble Allegro/OrCAD comprend :

  • Allegro Design Entry (Capture, Capture CIS, HDL et System Capture)
  • Allegro/OrCAD PCB Editor et Integrated Analysis and Checking
  • Allegro EDM Solution et ECAD-MCAD Library Creator
  • Allegro/OrCAD PSpice Simulator
  • Allegro Package Designer

Remarque : Les modules ne sont pas tous offerts pour les deux systèmes d’exploitation.

Préalables à l’installation d’Allegro/OrCAD au moyen du système de gestion de licences de CMC

Avant de commencer cette installation, vous devez :

  • Vous inscrire auprès de CMC Microsystèmes à : https://account.cmc.ca/MyAccount/MyAccount.aspx
  • Demander à votre superviseur du corps professoral d’ouvrir un compte sur la page d’abonnement de CMC : https://www.cmc.ca/subscriptions/
  • Disposer des privilèges d’administrateur pour le poste de travail sur lequel vous installez ce logiciel.
  • Disposer d’un nom d’utilisateur unique (Linux ou Windows) qui ne contient pas d’espace. Voici des exemples de noms d’utilisateur qui sont inacceptables : admin ou administratorcmcmgrrootstcmgrsupersysadmuserownerstudentguest, temp et system.

Exigences système

Logiciel

L’un des systèmes d’exploitation pris en charge par Cadence est requis.

Matériel

Le personnel de soutien de Cadence recommande les pratiques suivantes. Pour optimiser les performances, utilisez un ordinateur remplissant les critères suivants :

  • une carte graphique distincte compatible à OpenGL, comprenant 2 Go de mémoire vidéo dédiée et une interface de bus de 128 bits;
  • au moins 1 Go de mémoire vive physique; et
  • un processeur Intel ou AMD récent.

Les abonnés qui exécutent des simulations d’intégrité du signal devraient utiliser un poste de travail muni de plus de mémoire que la quantité minimale. Des recommandations supplémentaires figurent dans les exigences système de la plateforme Allegro, version de produit 17.4 – 2019. Une copie de ce document est disponible pendant le processus d’installation. Consultez la figure 2 ci-dessous pour connaître l’emplacement du document.

Configuration de CADpass Client pour l’utilisation de Cadence Allegro/OrCAD

CADpass Client est un client d’accès aux licences de CMC Microsystèmes utilisé par des abonnés partout au Canada pour se connecter à nos serveurs de licences sécurisés.

  1. Suivez les instructions dans le guide de démarrage rapide pour télécharger et installer CADpass Client.
  2. Lancez CADpass Client, puis ouvrez une session au moyen de votre nom d’utilisateur et de votre mot de passe de CMC Microsystèmes.
  3. Lorsque la fenêtre d’accès CAD apparaît, double-cliquez sur Cadence.

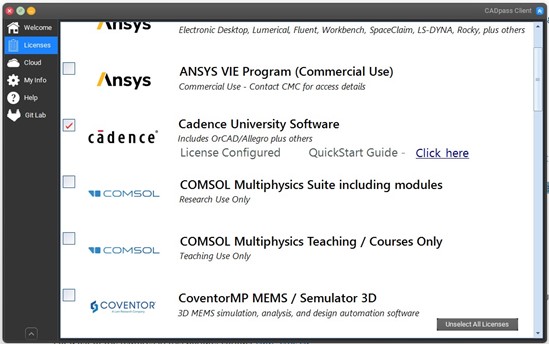

    Une coche rouge apparaît à gauche de l’entrée Cadence, comme illustré à la figure 1. Laissez cette case cochée pendant que vous utilisez le logiciel.

Figure 1 : Coche rouge à gauche de l’entrée Cadence indiquant une demande de licence

Obtention du logiciel

Téléchargez les fichiers d’installation sur le site Web de CMC Microsystèmes (https://www.cmc.ca/tools/) :

  • Base_SPB17.40.000_wint_1of2
  • *_wint_2of2.

Installation du logiciel

Le logiciel Allegro/OrCAD est formé d’une paire de fichiers d’archive sur le site Web de CMC Microsystèmes.

  1. Décompressez les deux archives vers des dossiers temporaires.
  2. Dans le dossier temporaire contenant le fichier Base_SPB17.40.000wint_1of2, sélectionnez l’application de configuration et lancez le fichier exécutable.
    La boîte de dialogue relative à la procédure initiale d’installation de Cadence s’affiche, comme illustré à la figure 2.

Figure 2 : Boîte de dialogue relative à l’installation initiale de Cadence

  1. Dans la boîte de dialogue d’installation, sélectionnez OrCAD and Allegro Products Installation (installation de produits OrCAD et Allegro).
  2. La boîte de dialogue License Agreement (contrat de licence) vous invite à désactiver temporairement votre logiciel antivirus, comme illustré à la figure 3Désactivez votre logiciel antivirus jusqu’à la fin de l’installation.
  3. Veuillez lire attentivement les conditions du contrat de licence de logiciel OrCAD, puis cliquez sur I Accept (j’accepte) si ces conditions vous conviennent.
    Remarque : Si vous avez des doutes concernant vos obligations en vertu de ce contrat, veuillez écrire à l’adresse cad@cmc.ca pour en discuter. Veuillez noter que la boîte de dialogue comprend un lien vers les exigences système dans le coin inférieur droit.

Figure 3 : Désactivation de votre logiciel antivirus jusqu’à la fin de l’installation

  1. Cliquez sur Next (suivant).

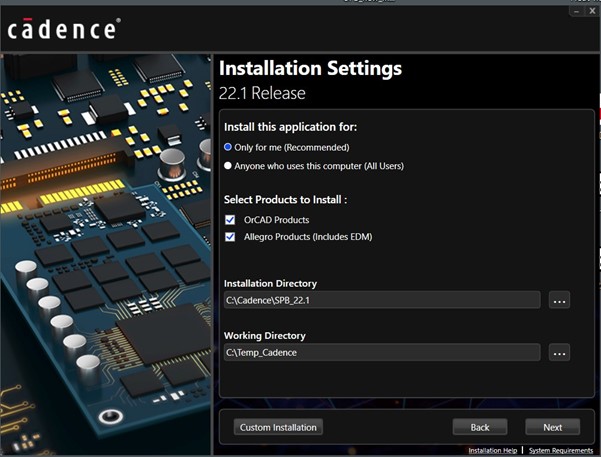

    La boîte de dialogue Installation Settings (paramètres d’installation) s’affiche, comme illustré à la figure 4Vous pouvez apporter des modifications aux dossiers d’installation et de travail à cette occasion.

Figure 4 : Modification des dossiers d’installation et de travail si souhaité

  1. Cliquez sur Next (suivant).

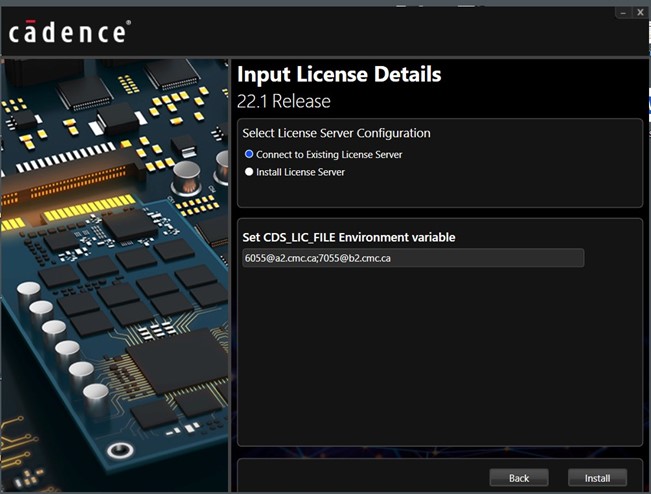

    La boîte de dialogue « Input License Details » (entrer les détails de la licence) apparaît. Le numéro de port est 6055 et le serveur de licences est a2.cmc.ca, comme illustré à la figure 5.

     Remarque : Vérifiez toujours l’information sur les licences CADpass pour vous assurer que le numéro de port et le nom de serveur de licences sont à jour.

Figure 5 : Réglages d’installation affichés



  1. Cliquez sur Install (installer) pour poursuivre.

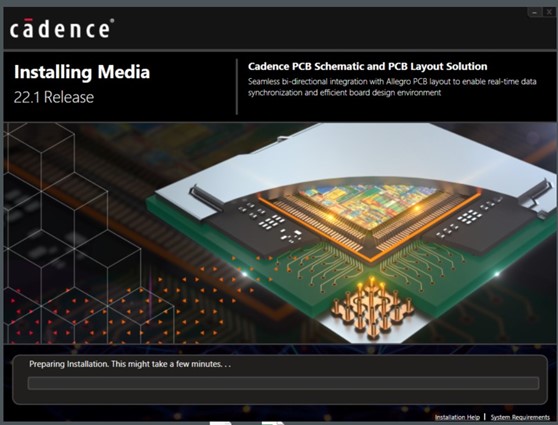

    La boîte de dialogue « Installing Media » (installation du média) apparaît et l’installation se poursuit, comme illustré à la figure 6. Le processus devrait se terminer après environ 20 minutes.

Figure 6 : Boîte de dialogue « Installing Media » (installation du média) affichant la progression de l’installation

  1. Pour terminer l’installation sans ajouter d’outils de tierces parties, cliquez sur Finish (terminer).

Configuration de l’accès à la licence Allegro/OrCAD

CADpass Client doit être en cours d’exécution avant le lancement d’Allegro/OrCAD.

  1. Lancez CADpass Client et accédez à votre compte à l’aide de votre nom d’utilisateur et mot de passe de CMC Microsystèmes.
  2. Dans la fenêtre CADpass Client, sélectionnez l’icône de la licence Cadence, comme illustré à la figure 1.
  3. Sur votre poste de travail, allez au menu Démarrer | Cadence.
    Les outils Allegro/OrCAD sont listés, comme illustré à la figure 7.
  4. Démarrez les outils au besoin.

Figure 7 : Famille d’outils Allegro/OrCAD installés sur un poste de travail

Résolution des problèmes liés à l’installation

En cas de problème à l’installation de l’outil, veuillez communiquer avec le service d’assistance de CMC à l’adresse https://www.cmc.ca/support/ en vue d’une résolution du problème.

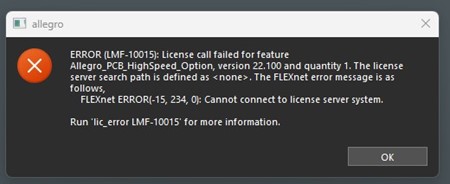

Si le logiciel ne parvient pas à trouver une licence, une fenêtre d’erreur apparaît, comme illustré à la figure 8.

Figure 8 : Message d’erreur lorsque la licence ne peut pas être récupérée

Communiquez avec le soutien technique de CMC afin de déterminer la disponibilité générale de la licence et l’état de votre compte.

Ressources de soutien supplémentaires

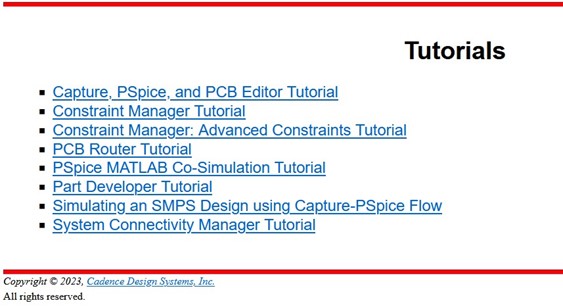

  • Les tutoriels fournis avec cette installation sont énumérés sous le menu Démarrer | Cadence Help 17.4-2019 | Cadence OrCAD and Allegro Tutorials 17.4, comme illustré à la figure 9.

Figure 9 : Liste des tutoriels Cadence OrCAD et Allegro fournis avec l’installation de la version 17.4 de CAD

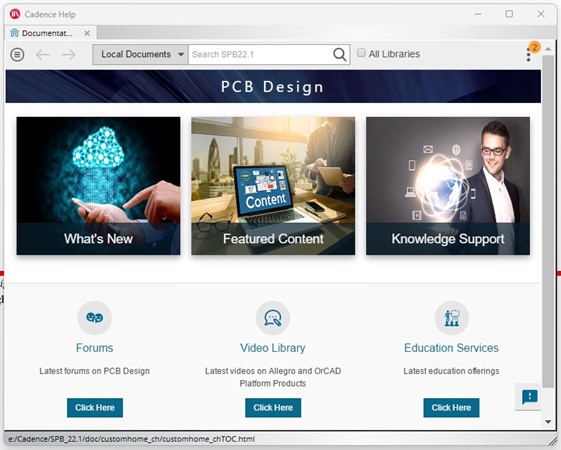

  • Les fichiers d’aide de Cadence sont également disponibles dans cet ensemble, comme illustré à la figure 10.

Figure 10 : Interface utilisateur graphique d’aide de Cadence
