Analyseur de spectre en temps réel thinkRF R5500-427 27 GHz

L’analyseur de spectre en temps réel (RTSA) thinkRF R5500-427 est un récepteur, un numériseur et un analyseur RF à faute performance. Grâce à la technologie de récepteur RF définie par logiciel, le RTSA offre une sensibilité combinée, une plage de réglage, une bande passante instantanée (IBW) et une vitesse de balayage pour caractériser des signaux de 100 kHz à 27 GHz, capturés pendant une période de temps.

Présentation du système

Réalisant un échantillonnage à 125 Mech/s avec bande passante instantanée sélectionnable de jusqu’à 100 MHz, l’analyseur de spectre en temps réel (RTSA) R5500 offre d’excellentes caractéristiques de plage dynamique, de bruit de phase, de performance et de vitesse.

Le système de CMC comprend le RTSA R5500, des antennes d’essais, un ordinateur portatif avec l’application thinkRF et des logiciels d’intégrations et un étui de transport rigide.

Le logiciel 89601C PathWave Vector Signal Analysis (89600 VSA) de Keysight est déjà installé sur l’ordinateur. Cette association puissante de celui-ci avec l’analyseur R5500 permet des analyses de signaux de vecteur à haute vitesse et exploite toutes les capacités du logiciel 89600 VSA. La licence se trouve sur une clé électronique USB (utilisation sans accès Internet).

Pour ceux ayant besoin de programmer des applications personnalisées, l’API de thinkRF offre un interfaçage ainsi que des possibilités d’acquisition de données et d’analyse du spectre avec PythonMC, C/C++, MATLABMD et LabVIEWMD. Il est également possible de créer des applications avec le cadre de développement PyRF, qui repose sur le langage de programmation Python (licence BSD à source ouverte). Ses petites dimensions et sa connectivité Ethernet permettent une installation dans des espaces expérimentaux exigus et une surveillance à distance.

Le R5500 offre un déclenchement perfectionné en temps réel et un contrôle de saisie. Il est destiné à une utilisation indépendante, à l’analyse de signaux sans fil continue et distante et à un enregistrement après la survenue d’un événement défini. Il est idéal pour la surveillance et la caractérisation des émetteurs et des canaux associés, autant ceux d’un bâtiment ou ceux répartis dans une région géographique.

Spécifications

Le matériel de l’analyseur R5500 comprend ce qui suit :
  • un récepteur superhétérodyne hybride, une tête RF à conversion directe et à numérisation directe;
  • une tête de récepteur pour les entrées et sorties prenant en charge la synchronisation d’horloge et les sorties IF pour une numérisation haut de gamme;
  • un convertisseur analogique-numérique à 125 Mech/s et large bande de 14 bits avec plage dynamique supérieure à 70 dB;
  • un convertisseur analogique-numérique à 300 kech/s et bande étroite de 24 bits avec plage dynamique dépassant les 100 dB;
  • une matrice FPGA Zynq de Xilinx avec processeur bicœur ARMMD intégré, interface Gigabit Ethernet et logique de traitement des signaux numériques intégrée et personnalisée;
  • une mémoire flash DDR3 de 1 Go partagée entre le micrologiciel et la mise en mémoire cache des données numérisées;
  • un port d’E-S général (GPIO).

Ressources



Applications

  • Technologie sans fil 5G
  • Recherche
  • Caractérisation de canal
  • Essais et mesures
  • Surveillance
  • Caractérisation d’émetteur

Ce qui est inclus

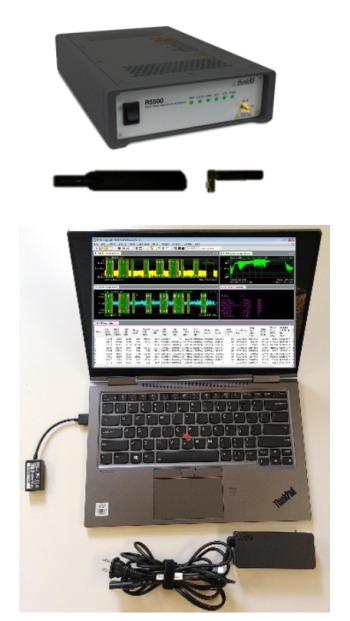

  • RTSA thinkRF R5500-427 27 GHz
  • Deux antennes d’essais
  • Ordinateur portatif ThinkPad de Lenovo avec souris et adaptateur pour réseau local
  • Câble de réseau local croisé pour relier l’appareil R5500 à l’ordinateur portatif
  • Logiciel PathWave 89600 VSA de Keysight avec applications d’analyse de modulation numérique
  • Clé électronique USB de licence
  • Clé USB avec manuels (également installés sur l’ordinateur)
