Système PXIe RF de Keysight (mise à niveau de M9381A)

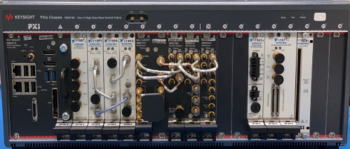

Ce châssis de système PXI-express RF de Keysight est doté de 18 fentes, d’un contrôleur haute vitesse (Intel i7 avec 16 Go de mémoire vive) et d’une variété de cartes de matrice FPGA et RF. Le système comprend un analyseur de signaux vectoriels (6,6 GHz), un générateur de signaux vectoriels (6 GHz avec un générateur de fréquence de référence), une source d’alimentation c.c., des E.-S. numériques, un carte de matrice FPGA Kintex-7, ainsi que de nombreux accessoires de soutien qui forment un environnement complet d’essai RF sur table.

Spécifications​

  • Plage de 6 GHz pour l’analyseur et le générateur de signaux vectoriels
  • Partage de l’oscillateur local assurant la cohérence de phase
  • Logiciel Signal Studio pour la modulation de signaux sur mesure (générateur de signaux vectoriels Keysight)
  • Logiciel de programmation et de gestion de NI et Keysight

Applications

  • Validation de conception et mise à l’essai d’émetteur-récepteur radio et d’amplificateur de puissance
  • Connexion avec d’autres générateurs de signaux vectoriels du RNCC pour une solution de cohérence de phase à canaux multiples
  • Exigences élevées en matière d’unité centrale et de mémoire

Ressources​

Ce qui est inclus

  • Châssis à 18 fentes avec 16 fentes hybrides et 1 fente de synchronisation
    • Séquençage de puissance à châssis multiples pour des réseaux de systèmes évolutifs
  • Contrôleur M9037A avec processeur Intel i7-4700EQ, 16 Go de mémoire vive et disque SSD amovible de 240 Go.
  • Générateur de signaux vectoriels M9381A de Keysight composé des éléments suivants :
    • Modulateur M9311A
    • Sortie de source M9310A
    • Synthétiseur M9301A
    • Référence de fréquence M9300A
    • Logiciel Signal Studio pour modulation personnalisée
    • Trousse de câbles Y1243 pour distribution d’oscillateur local
    • Câble pour signal de sortie
    • Options : 1EA – Sortie à puissance élevée
  • Analyseur de signaux vectoriels NI PXIe-5663 de 6,6 GHz, composé des éléments suivants :
    • Générateur de signaux RF PXIe-5652
    • PXIe-5601 : Convertisseur abaisseur RF
    • PXIe-5622 : Numériseur moyenne fréquence à 16 bits
    • Trousse de câbles (installée)
  • Multiplexeur NI PXI-2594 2,5 GHz 4×1 50 Ω
  • Source d’alimentation c.c. NI PXI-4110
  • Entrée-sortie numérique 200 MHz NI PXIe-6555 avec PPMU
  • NI PXIe-7975R FlexRIO avec matrice FPGA Kintex-7 410T et 2 Go de mémoire DRAM
  • Accessoires :
    • Tournevis dynamométrique, courroies de poignet antistatiques, câble GPIB, source d’alimentation auxiliaire pour l’unité 4110, cordon d’alimentation, câble à fiche 3,5 mm 11500E de Keysight 26,5 GHz, câbles et borniers NI SCB-68.
