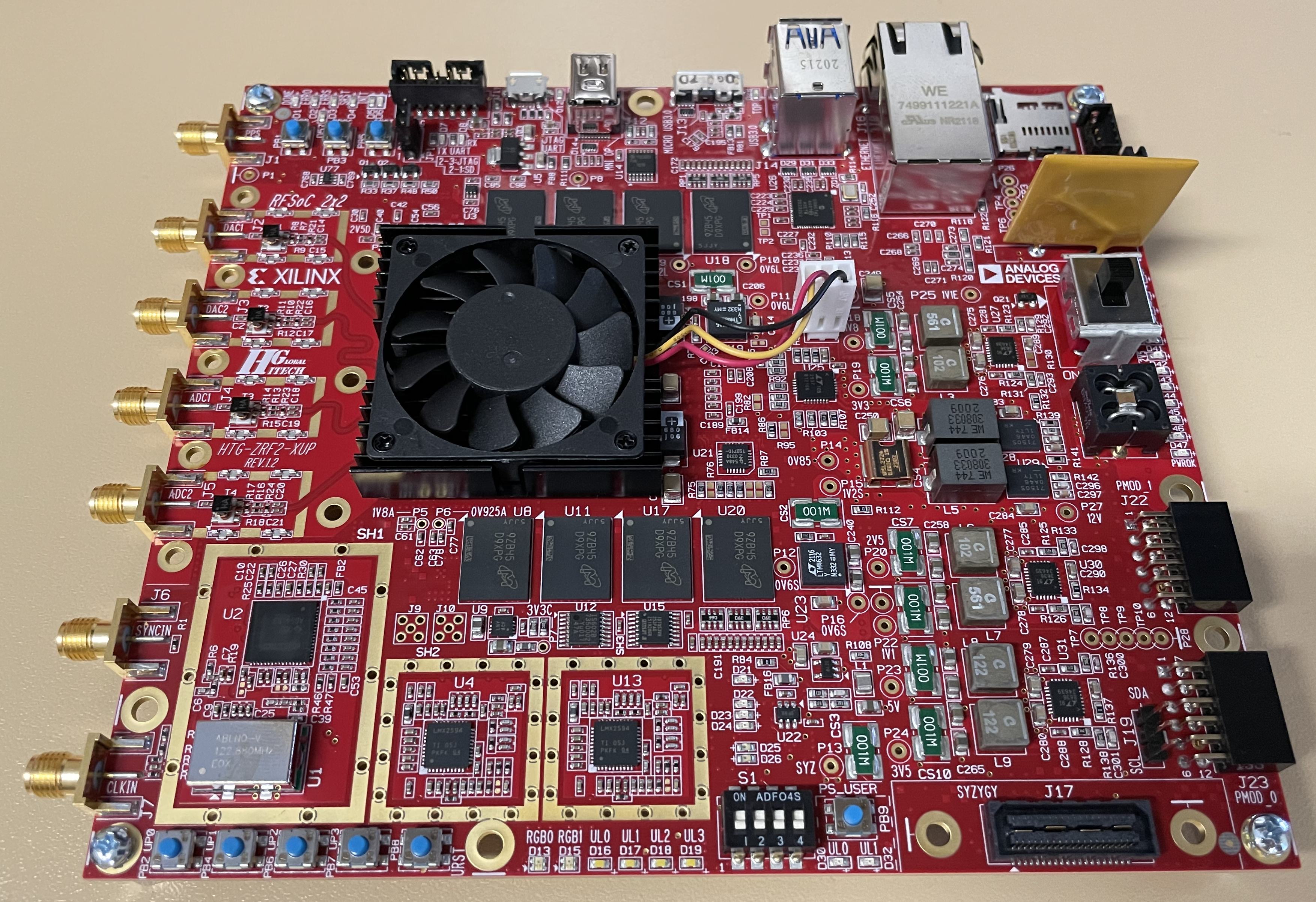

Plateforme ZYNQ Ultrascale RFSoC (RFSoC2x2) de Xilinx

L’appareil de système de fréquence radio sur puce (RFSoC) de Xilinx est associé à une nouvelle classe d’architecture de circuit intégré pour les marchés des communications et des appareillages. Les RFSoC combinent des convertisseurs analogique-numérique et numérique-analogique fonctionnant à une vitesse de l’ordre du Gech/s avec des moteurs de calcul hétérogène.

Ce qui est inclus

  • Plateforme ZYNQ Ultrascale RFSoC (RFSoC2x2) de Xilinx
  • Unité d’alimentation 12 V 72 W
  • Câble USB 3.0 A vers Micro B
  • 2 câbles RF avec connecteurs SMA
  • Carte MicroSD de 16 Go avec image Linux et PYNQ préchargée

Ressources

Spécifications

Planche d’évaluation de ZYNQ Ultrascale RFSoC (RFSoC2x2) de Xilinx :
  • Processeur quadricœur ARMMD CortexMC-A53 MPCoreMC de 64 bits et processeur bicœur ARM Cortex-R5F avec CoreSightMC
  • 32 Ko pour les instructions, 32 Ko de données de mémoire cache L1 par processeur dans l’unité de traitement d’application
  • 1 Mo de mémoire cache L2 unifiée dans l’unité de traitement d’application
  • 32 Ko pour les instructions, 32 Ko de données de mémoire cache L1 par processeur et mémoire jumelée dans l’unité de processeur en temps réel
  • 256 Ko de mémoire sur puce avec ECC
  • UART, CAN 2.0B, I2C, SPI, 128b GPIO
  • USB 2.0/3.0, Gigabit Ethernet trimode, périphériques sur puce SD/SDIO 3.0
  • Display Port, SATA
  • 930 K cellules logiques système
  • 60,5 Mo de mémoire vive sur puce rapide
  • 4 272 tranches pour processeur de signal numérique
  • 16 émetteurs-récepteurs 33G
  • 8 convertisseurs analogique-numérique RF 12 bits à 4,096 Gech/s (2 sont disponibles sur la carte RFSoC [2×2])
  • 8 convertisseurs numérique-analogique RF 14 bits à 6,554 Gech/s (2 sont disponibles sur la carte RFSoC [2×2])
  • Prise en charge de largeur de bus de 32 et de 64 bits pour mémoires DDR4, DDR3, DDR3L ou LPDDR3 et prise en charge de largeur de bus de 32 bits pour mémoire LPDDR4
