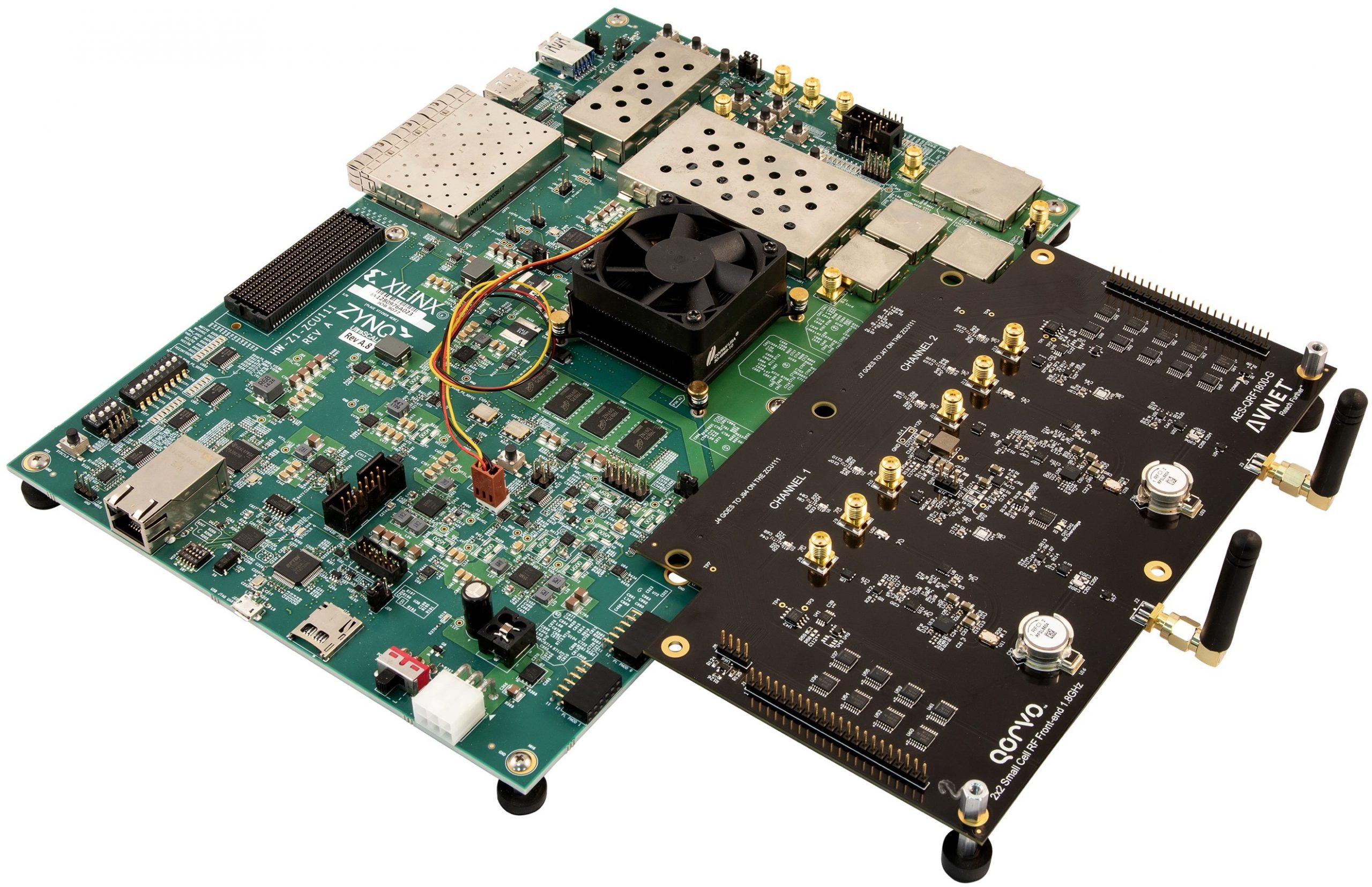

Trousse de développement Avnet Zynq Ultrascale+ RFSoC

La trousse de développement Avnet Zynq Ultrascale+ RFSoC permet aux architectes de système d’explorer l’échantillonnage RF direct au moyen de la carte d’évaluation Xilinx ZynqMD UltraScale+MC RFSoC à partir de l’antenne jusqu’au signal numérique en utilisant des outils de MathWorks et des composants RF de pointe de Qorvo.

Spécifications

  • Carte d’évaluation Xilinx Zynq UltraScaleRFSoC ZCU111
    • Plateforme de prototypage rapide à l’aide de l’appareil XCZU28DR-2EFFVG1517
    • Prend en charge 8 convertisseurs analogique-numérique de 12 bits de 4 Gech/s, 8 convertisseurs numérique-analogique de 14 bits de 6,5 Gech/s et 8 corrections d’erreurs sans circuit de retour à décision souple (SD-FEC)
    • Mémoire DDR4 de 4 Go pour le stockage de mémoire tampon pour les échantillons importants
    • PPL de référence intégré (LMK04208) et PLL RF (LMX2594) pour la génération des horloges d’échantillonnage des convertisseurs RF
    • 2 connecteurs Samtec LPAF pour accéder aux horloges des convertisseurs RF et aux signaux de trajectoire des données
  • Carte d’entrée RF de 1,8 GHz à 2 canaux Qorvo, numéro de pièce : AES-LPA-QRF1800-RVS-G
    • Deux canaux, chacun avec des capacités d’observation de trajet de transmission, de réception et DPD (Digital Pre Distortion)
    • Réglage par défaut au système LTE FDD bande 3 / 1 800 MHz
    • Essais de mise en service en direct à titre de canal unique UE, poste de base ou bouclage
    • Canal 1 : Transmission @ 1842,5 MHz, réception @ 1747,5 MHz
    • Canal 2 : Transmission @ 1747,5 MHz, réception @ 1842,5 MHz
    • Atténuateur numérique pour les trajets transmission, de réception et DPD
    • Filtre passe-bande 75 MHz pour les trajets de transmission et de réception
    • Filtre passe-bande d’observation de transmission 180 MHz TX pour DPD
    • Amplificateurs d’alimentation linéarisable à haute efficacité de 0,5 W QPA9903
    • Amplificateur à faible bruit avec contournement d’ultra-faible bruit QPL9096
    • Détecteurs d’alimentation RMS et circuit de protection contre les surtensions

Applications

La trousse de développement Avnet Zynq UltrascaleRFSoC convient à la recherche dans les domaines suivants :
  • Communications sans fil 3G / 4G/5G :
    • Petites cellules hétérogènes
    • Communications satellite
    • Radio à base de logiciel
    • Linéarisation d’amplification d’alimentation avant distorsion
  • Aérospatiale
  • Test et mesure / appareillage
  • Accélération d’application basée sur matrice FPGA dans différents domaines de recherche

Ce qui est inclus

  • Carte d’évaluation Xilinx Zynq Ultrascale+ RFSoC ZCU111 (appareil XCZU28DR-2EFFVG1517)
  • Carte XM500 offrant une connexion SMA à 8 canaux pour convertisseur analogique-numérique ou numérique-analogique
  • Carte d’entrée RF de 1,8 GHz à 2 canaux Qorvo
  • Antenne courte LTE multibande
