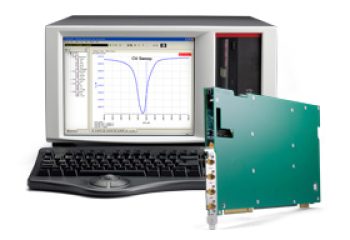

Analyseur de paramètres 4200-SCS de Keithley

Caractérise les dispositifs semiconducteurs au niveau du dé ou du boîtier. Grâce à une résolution et à une précision élevées, cet instrument est l’idéal pour les mesures de courant faible et très faible, les mesures d’intensité versus tension (IV) de cellules photovoltaïques, ainsi que les mesures IV d’impulsion (PIV) de transistors CMOS.

Spécifications​

  • Quatre unités de mesure de source 2 W, 200 V et 100 mA indépendantes, avec une résolution minimale de tension et d’intensité de 5 mV et de 5 pA, respectivement.
  • Quatre préamplificateurs indépendants avec des capacités de courant faible étendues et une résolution minimale de 10 aA.
  • Oscilloscopes numériques à mémoire et deux canaux, avec une bande passante de 0,5 à 1 GHz et un taux d’échantillonnage pouvant atteindre 2,5 Gech/s; mémoire tampon intégrée de 1 Mech.
  • Générateur d’impulsion à deux canaux de 50 MHz pour la mise à l’essai IV à impulsion, offrant jusqu’à 80 Vpp dans 1 M et une largeur d’impulsion, un cycle de service, des temps de montée et de descente, une amplitude et un décalage programmables.
  • L’instrument est exploité à partir d’un ordinateur tournant sous le système d’exploitation Windows XP Pro et utilise le logiciel KITE de Keithley pour la configuration des mesures.

Ce qui est inclus

  • Analyseur de paramètres 4200-SCS de Keithley
  • Préamplificateur distant 4200-PA
  • Té de polarisation distant
  • Câbles BNC vers BNC
  • Clavier
  • Bracelet antistatique
  • Souris
  • Trousse d’outils
  • Cordon d’alimentation

Louez ce matériel
