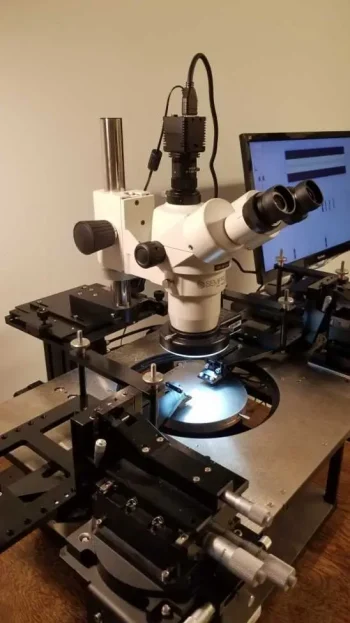

Station d’essai Semiprobe LA-150

La station de sondes Semiprobe LA-150 comprend un grand plateau adapté aux plaquettes de 6″ ou 150 mm ou à des fragments plus petits et à des boîtiers à tester. Le système comprend une optique stéréo à zoom 100x et le mouvement fin en X&Y est de 25 mm tandis qu’en Z il est de 20 mm. Le mouvement thêta est de 360 degrés avec un mouvement thêta fin de 10 degrés.Cette station a été achetée à l’origine pour être utilisée dans le cadre d’une solution de test VNA 90GHz et, à ce titre, elle est livrée avec des supports de sonde compatibles avec les modules d’extension de fréquence 60-90GHz VDI Mini VNAX. Cette station de sondes a été testée avec le contrôleur de test Keysight N5292A, les modules d’extension de fréquence VDI Mini VNAX et le VNA 67GHz Keysight N5247B.

Applications

Station de test RF pour la 5G et les radars automobiles

Spécifications

Microscope stéréo zoom grossissement 100x, mouvement 100mmx100mm
Traite les gaufres de 6″ ou 150 mm jusqu’aux fragments et aux paquets
Le mouvement fin X,Y est de 25 mm
Le mouvement Z fin est de 20 mm
Le thêta du mandrin correspond à une rotation de 360 degrés, le thêta fin à ~10 degrés.

Notes

Cet instrument n’est pas livré avec un substrat de planarisation et des sondes GSG.
L’instrument est emballé dans deux étuis Pelican.

Ce qui est inclus

Semiprobe Lab Assistant LA-150 Système de palpage HF
Manipulateur Semiprobe MA-8500 avec commandes X, Y, Z et roulis
Porte-sondes pour les modules d’extension de fréquence 60-90GHz VDI Mini VNAX
Microscope stéréo zoom à tête trinoculaire Motic SMZ 168
Adaptateur de téléphone portable pour microscope
Système de vidéosurveillance avec caméra couleur, moniteur 24″, câblage
Substrat d’étalonnage CS-5 de GGB
Pompe à vide
