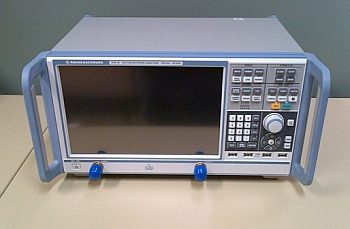

Analyseur de réseau vectoriel Rohde and Schwarz ZNB20 

L’appareil Rohde and Schwarz ZNB20 est un analyseur de réseau vectoriel à deux ports avec une plage de mesure de 100 kHz à 20 GHz. Grâce à cet instrument, vous pouvez mener tout un éventail de tests, y compris des mesures de paramètre de réflexion et une modélisation de réseau. Ces tests peuvent être appliqués à des éléments allant d’une puce sans boîtier à des sous-systèmes complets.

Spécifications​

  • Plage de fréquences de 100kHz à 20GHz
  • Deux(2)ports
  • Large bande dynamique de jusqu’à 140dB
  • Temps de balayage court de 4ms pour 401points
  • Stabilité à haute température type de 0,01dB/°C
  • Interface utilisateur à écran tactile
  • Prise en charge des types d’étalonnage courants par le logiciel de l’appareil

Applications

  • Mesures de réflexion ou de coefficient de dispersion
  • Mesures d’exclusion pour les pièces en boîtier ou celles soudées sur des cartes de circuits imprimés
  • Mesures de réflexion dans le domaine temps pour des composants, des câbles ou des éléments de réseau
  • Analyse de conversion de fréquence pour des mélangeurs et des amplificateurs

Ce qui est inclus

  • Analyseur de réseau vectoriel ZNB20
  • Trousse d’étalonnage électronique, incluant une clé dynamométrique et un logiciel
  • Deux câbles Gore RF avec connecteurs de 3,5mm
