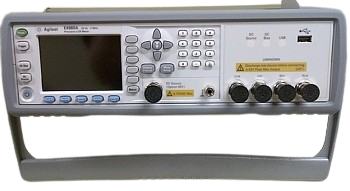

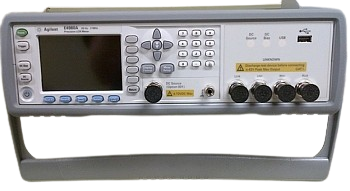

Mesureur LCR de précision E4980A d’Agilent

Le RLC mètre de précision E4980A d’Agilent présente la meilleure combinaison en matière de précision, de vitesse et de polyvalence pour une vaste gamme de mesures de composants. Cet instrument offre des mesures très rapides et d’excellentes performances, à la fois pour les intervalles à faible et à forte impédance. L’appareil E4980A est l’outil de choix pour les tests de R-D et de fabrication appliqués à des composants et à des matières. Il est possible de le relier à un ordinateur au moyen d’un réseau local, par USB ou en utilisant l’interface GPIB, ce qui améliore les possibilités de conception et la productivité de tests.

Spécifications

  • De 20 Hz à 2 MHz, avec résolution à 4 chiffres dans chaque plage
  • Précision de base de 0,05 %, avec une répétabilité supérieure à faible et à forte impédance
  • Polarisation de courant continu intégrée de 40 V
  • Valeur efficace de tension de 20 V des signaux d’essais
  • Mesures rapides : 5,6 ms
  • Balayage de liste à 201 points
  • Plusieurs possibilités de connexion à un ordinateur (réseau local, USB et GPIB)

Applications

Mesure d’impédance

Ce qui est inclus

  • RLC mètre de précision modèle E4980A d’Agilent
  • Montage externe polarisé modèle 16065A d’Agilent
  • Montage de test pour composants de sortie axiale 16047E
  • Fils d’essai (BNC) 16048A
  • Éléments installés :
  • 001 : Améliorations pour alimentation et polarisation de courant continu
  • 200 : Mesure de résistance de courant continu
  • 710 : Compatibilité d’interface
