Après le succès de la série d’ateliers sur les CMOS avancés en 2019-20 et de la formation AMS en mars 2020, CMC propose cette formation en partenariat avec Cadence Design Systems et GlobalFoundries^MD.

Il s’agit d’un cours avancé sur la méthodologie de conception analogique / à signaux mixtes au moyen d’outils de Cadence et de la trousse de conception de procédé (TCP) de FinFET GF12LP. Les participants auront l’occasion de fabriquer un circuit intégré qui cible la TCP GF12LP avec l’aide de CMC. Ce cours peut représenter un apprentissage autonome ou être combiné à une occasion de fabrication d’une conception. Le contenu de la formation a été élaboré par Cadence.

Remarques importantes :

1. Ce cours ne s’adresse pas aux débutants et requiert une familiarisation avec les outils de Cadence et de l’expérience en fabrication de circuits intégrés. Veuillez vous assurer que vous pouvez cocher toutes les cases dans la section Prérequisavant de verser les frais d’inscription.
2. Puisque les participants auront accès à d’autres renseignements exclusifs et confidentiels dans le cadre du cours, chacun doit signer une entente de confidentialité et d’accès à de la propriété intellectuelle. Cette entente sera envoyée par courriel aux personnes admissibles qui répondent aux exigences préalables.

Horaire de formation

Date	Heure	Lieu
10 au 21 mai 2021	12h30 à 17h30 HAE	Séance virtuelle en ligne
Jours pairs (10, 12, 14, 18, et 20 mai)	12h30 à 15h HAE	Présentation, démonstration et début du laboratoire
	15h à 15h30 HAE	Pause
	15h30 à 17h30 HAE	Travail de laboratoire à votre propre rythme
Jours impairs (11, 13, 17, 19, et 21 mai)	13h à 15h HAE	Heures de bureau : des spécialistes de Cadence seront à votre disposition pour répondre à vos questions en lien avec les laboratoires

Description de la technologie

• Technologie de transistor FinFET 3D sur la technologie de CMOS de 12 nm.
• Les cellules standards et les bibliothèques de propriété intellectuelle proviennent de fournisseurs de propriété intellectuelle. (Les utilisateurs doivent obtenir l’accès. Non disponible par l’intermédiaire de CMC.)
  • Caractéristiques de la GF12LP :
    Tensions logiques  Vnom : 0,8 V, Vmax : 0,945 V.
  • 4 VT : SLVT / LVT / RVT / HVT.
  • Offre d’E-S : dispositifs EG de 1,2 V, 1,35 V, 1,5 V et 1,8 V.
  • Résistor Well, résistor MOL de précision, condensateurs MIM / MIM4 / APMOM / MOS / VNCAP, ESD, eFuse, VPNP, VNPN et diodes, inducteurs, lignes de transmissions.
  • Diélectriques à faible K et à très faible K interniveaux.
  • Options de mise en boîtier : soudure C4, bosse pilier en cuivre arrondie ou oblongue, micro-bosse pilier.
• La fabrication est effectuée dans une fonderie de GF aux États-Unis.

Conception de référence, flux de conception et laboratoires

La conception de référence est élaborée au moyen du procédé de FinFET GF12 et inclut les blocs analogiques et numériques.

La conception de référence s’avèrera adéquate pour illustrer les disciplines suivantes :

• Préparation schématique
• Agencement et préparation du placement
• Acheminement de l’agencement
• Finition de l’agencement
• Flux de conception numérique pour signaux mixtes

La documentation du flux de référence a été élaborée sous la forme d’un ensemble de présentations, chacune illustrant une partie distincte du développement. La documentation sera fournie au format PDF et des exemplaires électroniques, marqués comme contenant des renseignements confidentiels, seront fournis aux étudiants. Les documents ne seront pas imprimés.

Prérequis

Tous les étudiants doivent être en mesure de cocher toutes les cases suivantes pour satisfaire aux prérequis avant que leur demande d’inscription au cours soit traitée (limite de 30 participants).

• Mon superviseur ou moi disposons d’un abonnement avec CMC et j’ai un compte chez CMC.
• J’ai réalisé au moins une conception prête à la fabrication avant ce cours.
  • Veuillez cocher cette case si votre expérience de fabrication était avec CMC.
• Mon université a pleinement signé une entente de confidentialité tripartite avec CMC et GlobalFoundries.
• Mon superviseur, mon université ou moi avons un compte Global-FoundryView (GFV) et disposons d’un accès à la TCP GF12LP aux fins de cette formation.
• Si vous avez coché les deux premières cases, mais que vous ne disposez pas de l’entente de confidentialité ou de l’accès à la TCP, veuillez écrire à fab@cmc.ca et demander le formulaire de demande d’accès à l’entente de confidentialité et à la TCP afin d’entamer le processus.
• Réalisez l’apprentissage et les lectures recommandées ci-dessous à votre rythme :
  • Formation sur la méthodologie Cadence AMS basée sur gPDK45, à laquelle vous pouvez obtenir l’accès en écrivant à licensing@cmc.ca
  • Visionnez le webinaire « How Row-Based Methodology Improves Custom Layout» (comment la méthodologie basée sur les rangées améliore l’agencement sur mesure)
  • D’autres documents seront publiés et devront être passés en revue avant l’inscription.

Inscription

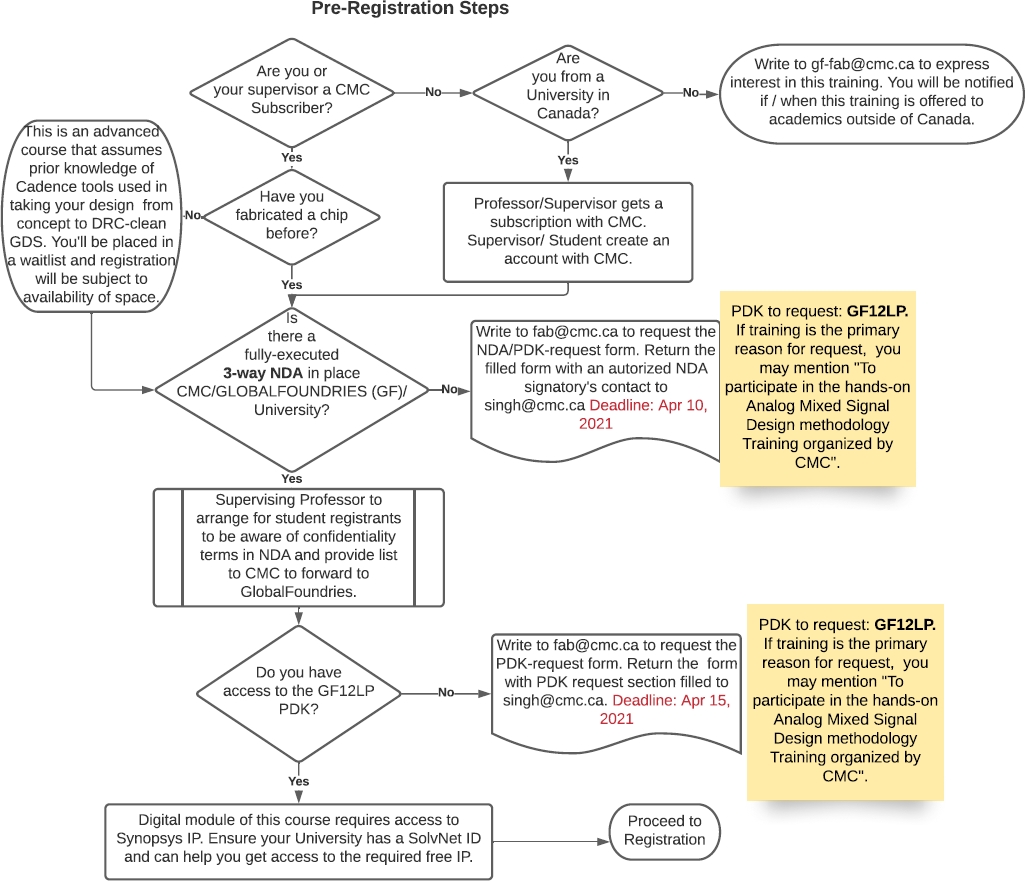

L’inscription est ouverte aux abonnés de CMC qui ont rempli les étapes préalables à l’inscription ci-dessous.



Les frais d’inscription s’élèvent à 500 $ pour un abonné de CMC.
